試驗原理
端淬試驗的原理是：按照HRC（或HV30）硬度標尺，從端淬試樣的淬火端開始，沿著軸線方向，以一定的間隔，測試多點的硬度值。在縱坐標為硬度值，橫坐標為距離的坐標系中標出各個測量結果的位置，連接各點，畫出一條連續的曲線。
三、 型號
|
型號
|
自動測量端淬樣品數
|
硬度計
|
樣品自動上升
|
自動施加初、主試驗力
|
自動測量硬度
|
自動X方向移動（用于測量單個樣品的端淬曲線）
|
自動Y方向移動（用于測量多個個樣品的端淬曲線）
|
|
THSR-800J6
|
6
|
THR-150DX-Z
|
ˇ
|
ˇ
|
ˇ
|
ˇ
|
ˇ
|
四、 設備特點
1． 一次*多可測自動測量6個端淬試樣的淬透性曲線；
2． 測量方式分為：一般淬透性鋼，低淬透性鋼；
3． 自動化程度高，試驗過程全自動：
樣品自動上升
自動施加初、主試驗力
自動測量硬度值

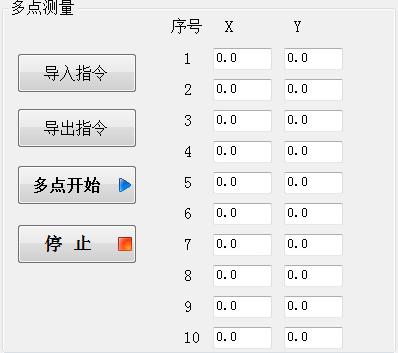

自動移動樣品進行多樣品多點測量
硬度值分低、中、高硬度分別校準；曲率半徑自動修正；
4 位置控制準確，測量位置移動重復精度：0.01毫米；運行精度：0.01毫米；
5 硬度計為數顯洛氏硬度計，精度高 ，可與自動系統分開并獨立使用；
6 單件測量、批量測量、ASTM/國標硬度換算表；
7 自動超差報警；顯示不合格工件編號；
8 樣品*小可測量厚度自動顯示；
9 硬度檢測數據庫查詢；
10 自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線。
五、 設備組成及技術參數
4.1 硬度計：型號 THR-150DX-Z
4.1.1樣品自動上升，自動加預載載和主載荷，硬度值數字顯示（布氏，維氏，洛氏）
4.1.2觸摸屏液晶數顯
4.1.3讀數分辨率：0.1HRC
4.1.4示值誤差：≤±1 HRC
4.1.5示值重復性：≤0.8HRC
4.1.6標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK
4.1.7標尺轉換：HV, HB, HR,HK
4.1.8預 載 荷：10 kg (98 N)自動施加
4.1.9試 驗 力：60kgf(588N)100kgf(980N) 150kgf(1471N) 自動施加
4.1.10硬度測試范圍：HRA:20-88 HRB:20-100 HRC:20-70 HRD:40-77 HRF:60-100 HRG:30-94 HRH:80-100 HRK:40-10
4.1.11 保荷時間： 2-60S
4.1.12數據統計: 總測試次數,*高值,*低值,范圍,平均值, 標準差.
4.1.13數據輸出：內置打印機 RS-232接口
4.1.14壓頭-外壁距離:160mm
4.1.13電源: AC220V
4.1.14外形尺寸: 520*240*720
4.1.15主機重量: 約65Kg
4.2、 端淬試驗裝置

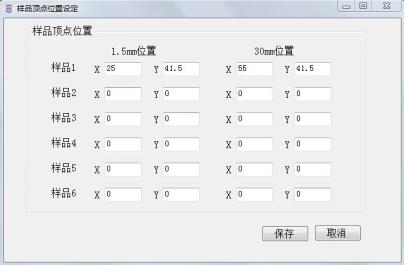

4.2.1用于端淬試驗的X、Y 方向自動載物臺，自動移動樣品到下一步測量位置，移動快捷，移動距離精度高，自動控制試樣移動距離（*大進程：100mm，位移精度：0.01mm）。測量點數及測量位置可設定; 按照相應的標準要求或人工輸入的參數。
4.2.2 試樣夾緊裝置，彈簧夾持，裝卸方便。每次可放置1-6 個端淬樣品；
4.2.3 X,Y測試臺：自動XY 平臺 180mm*160 mm， 運行精度 0.001 mm 具體規格如下:
寬度:320 +/- 0.1 mm
深度: 320 +/- 0.1 mm
高度: 100 +/- 0.1 mm
重量: 8.7 +/- 0.4 kg
各軸的運行距離:
X 軸: 100 mm,
Y軸: 100 mm
*大承載: 150 Kgf
4.2.4 X-Y步進馬達驅動裝置。

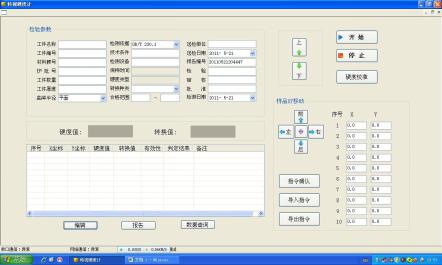

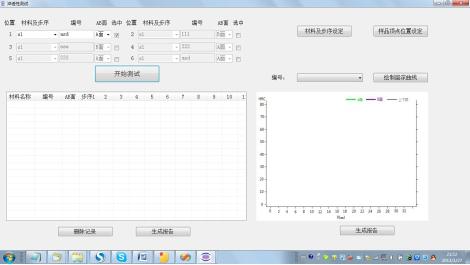

4.2.5端淬試驗軟件
1）自動控制試驗過程，分析及顯示端淬試驗結果；
2）自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線；

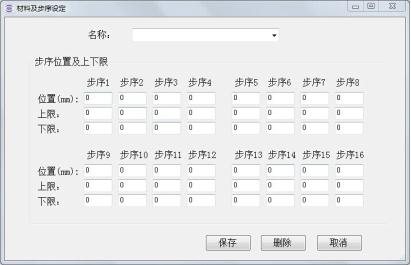

3）可編制試驗方法并存儲，下次試驗時可直接調出試驗方法以及試驗數據，無需重新編制試驗方法和標定；
4）輸出打印。
六、 供貨范圍
觸摸屏全自動洛氏硬度計；
Ｘ\Ｙ精密馬達移動臺；
Ｘ\Ｙ精密移動控制器；
品牌計算機；
硬度計控制軟件
七、 售后服務：
1 我方負責將設備就位后進行安裝和調試。
2 我方負責免費對使用方操作人員進行培訓，培訓內容包括：設備使用的原理、操作、維護等，直至使用方操作者完全掌握。
3 設備自安裝調試、驗收合格之日起，質保期壹年，在質保期內設備出現故障等由我方免費及時負責維修和更換零部件。因人為操作事故損壞，不在保修范圍，我方可及時提供備件，特快運到甲方，給甲方提供方便，其費用由使用方承擔。
4 質保期內設備如有故障，對于甲方技術咨詢，乙方12小時內給予答復，需到現場服務時，48小時內到現場。
5 長期提供與設備相關的產品硬度測試的技術支持。
